智能雷达物位计JY-92RD82冀仪

产品介绍

产品名称：智能雷达物位计

品牌：冀仪

产地：中国

型号：JY-92RD82

智能雷达物位计JY-92RD82冀仪的介绍：

RBRD80系列智能雷达式物位计是先进的雷达式物位测量仪表，测量距离**30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA模拟信号。

应用：

采用先进的非接触式测量

采用极其稳定的材料制造

测量液体、固体介质的物位

可以测量所有介电常数>1.8的介质

测量范围0~20m(可以扩展到30米)

采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输

4~20mA输出或数字型信号输出

分辨率1mm

不受噪音、蒸汽、粉尘、真空等工况影响

不受介质密度、粘稠度和温度的变化的影响

过程压力可达4MPa

过程温度可达500℃

原理：

由电子单元产生微波脉冲，经传感器发射并接收。雷达脉冲波以光速运行，运行时间可以通过电子部件被转换成物位信号。这是一种可以确保极短时间内稳定和精确测量的特殊的时间延伸方法。

即使在工况较复杂的情况下，存在虚假回波，用**新的微处理技术和调试软件也可以准确的识别出物位的回波。

▲输入

传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比：

D=C×T/2    (其中C为光速)

因空罐的距离E已知，则物位L为：

L=E－D

▲输出

通过输入空罐高度E (＝零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。

功能：

应用：强酸、强碱液体、污水（耐压力罐体)

测量范围：20米

过程连接：法兰

介质温度：-40～150℃

过程压力：-0.1-1.6MPa

精度：±3mm

重复性：±2mm

频率范围：6.8GHz

防爆等级：Exd ⅡC T4 Gb

防护等级：IP67

信号输出：4~20mA/HART( 两线 )/RS485/Modbus

智能雷达物位计JY-92RD82冀仪的参数：

外壳

外壳和外壳盖之间的密封：硅橡胶

外壳视窗：聚碳酸酯

接地端子：不锈钢

重量

－RBRD82 3Kg (取决于过程连接)

供电电压

两线制标准型：(16~26)V DC

本安型：(21.6～26.4)V DC

功耗：max22.5mA／0.5W

允许纹波：-<100Hz        Uss<1V

－(100～100K)Hz     Uss<10mV

电缆参数

电缆入口／插头：1个M20×1.5电缆入口

(电缆直径5~9mm)：一个盲堵M20×1.5

接线端子

导线横截面2.5mm2

输出参数

输出信号／通讯协议：(4~20)mA／HART / RS485／Modbus

分辨率：1.6uA

故障信号：电流输出不变；20.5mA；22mA；3.9mA

特征参数

盲区：天线末端

**测量距离：RBRD82  20米(液体型)

微波频率：6.8GHz

通讯接口：HART通讯协议／Modbus通讯协议

测量间隔：大约1秒(取决于参数设置)

调整时间：大约1秒(取决于参数设置)

显示分辨率：1mm

工作存储及运输温度：(－40～100)℃

过程温度(天线部分的温度)：RBRD82 (－40～120℃)

相对湿度：<95％

压强：Max．4MPa

耐振：机械震动10m／s2，(10～150)Hz

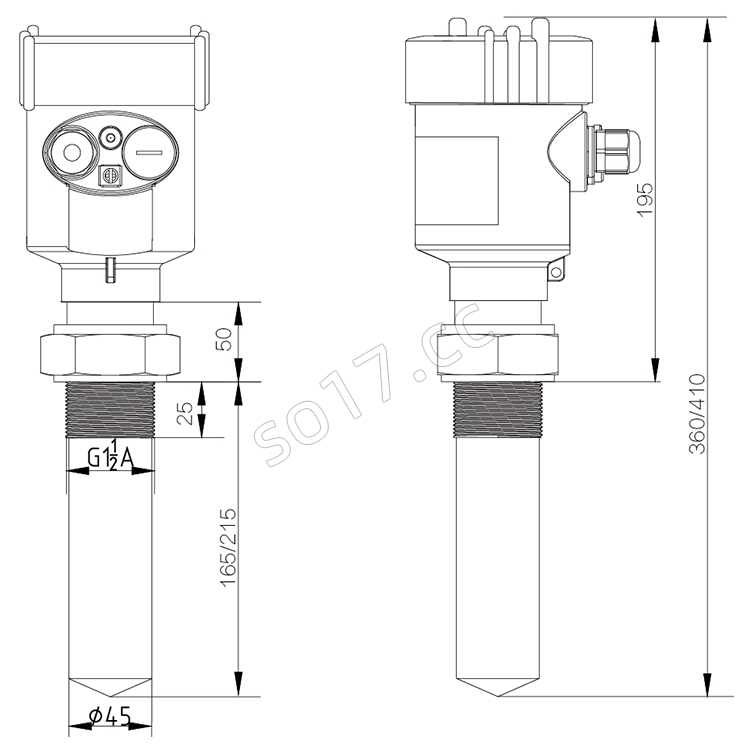

结构尺寸(单位mm)

表壳尺寸——RBRD82
