Tektronix泰克DMM6500 6½ 位数字触摸屏万用表

产品介绍

Tektronix 泰克

Tektronix 泰克DMM6500 6½ 位数字触摸屏万用表产品介绍：

产品型号：DMM6500

产品品牌：Tektronix 泰克

产品类别：万用表

产品备注：6½ 位数字触摸屏万用表

Tektronix 泰克DMM6500 6½ 位数字触摸屏万用表产品特点：

* 15种测量功能，包括电容、温度和模数转换

* 扩展测量范围，包括 10 pA ~ 10 A 及 1 mΩ ~ 100 MΩ

* 5 英寸 (12.7 cm)多触点容性大触摸屏及图形显示器

* 大容量内存，存储**多 700万个读数

* 多种语言模式：SCPI，TSP®脚本，Keithley 2000 SCPI仿真，Keysight 34401A SCPI 仿真

* 两年期指标，延长校准周期

* 标配 USB-TMC和 LXI/ 以太网通信接口

* 选配的用户自行安装的通信接口包括：GPIB、TSP-Link®和RS-232

* 1MS/s A/D 位数 16bit 捕获电压或电流瞬态事件

* USB 主控端口，存储读数、仪器配置和屏幕图

* 三年保修

Tektronix 泰克DMM6500 6½ 位数字触摸屏万用表产品应用：

DMM6500 是一种现代化台式/ 系统DMM，提供了更多的测量功能、同类**秀的测量能力，而且价格就不会超出您的预算。DMM6500 ****的特点是5 英寸(12.7 cm) 容性大触摸屏显示器，可以使用手势体感，简便地观察、互动及浏览测量数据。除显示技术外，DMM 6500 杰出的模拟测量性能提供了杰出的准确度，一年期基本DCV 准确度为25 PPM，两年期基本DCV 准确度为30 PPM，可望延长您的校准周期。

DMM6500 配有您在台式万用表中预期的所有测量功能，因此不需要购买额外的测量功能。它有15 种测量功能，包括电容、温度(RTD、热电阻器和热电偶)、使用可变电流源的二极管测试及高达1 MS/s 的模数转换，这些现在都是标配。

A/D 转换器，可以用来执行电压或电流测量，特别适合捕获瞬态异常信号，或帮助绘制功率事件曲线，比如当今电池供电的器件的工作状态。电流和电压可以使用可编程 1MS/s 16 位模数转换器进行模数转换，可以直接采集波形，而不用使用单独的仪器。

捕获和分析电压或电流瞬态事件

在当今电子设计中，功率分析正变得越来越重要。设计人员现在必须考虑更高效的元器件和复杂的系统设计，一般要求多种功率状态。DMM6500 拥有所需的工具，可以帮助您设计和调试这些复杂的系统。8 种不同的电流范围支持10 A 直到10 pA 的测量，为您测量功率状态提供所需的动态范围。此外，内置1 MS/s 模数转换功能可以帮助您捕获瞬态事件，让您查看和分析发生的瞬态信号。

DMM6500 测量功能

多通道 / 扫描应用

在表征或绘制设计特点曲线时，通常需要进行一系列测量。在这些应用中，**能实现自动多通道测量。DMM6500 配有一张扫描仪卡，支持**多 10 通道开关，您可以进行自动多通道测量。用户插入 2000-SCAN 卡后，可以实现 10 通道 2极测量或 5 通道 4 极测量。在开关拓扑支持的情况下，可以逐通道对函数编程。

应用程序

DMM6500 在出厂时装有多种应用程序，帮助您更好地利用仪器。在 TSP 或原生 SCPI 通信语言模式下使用仪器时，这些应用程序就会出现。这些实例显示了 DMM6500 独特的功能，可以运行专用应用，量身定制用户界面。这可以明显改变信息显示的方式，甚至自动执行应用。

温度测量应用

温度是世界上测量**多的信号类型之一，DMM6500 拥有许多选项，可以帮助您进行这一测量。除 RTD、热电阻器和热电偶功能外，您可以为 DMM 配备一张内置 CJC 的 9 通道扫描仪卡，自动执行热电偶温度扫描。在要求热温度曲线时，特别适合使用这种功能。

随时可用的仪器驱动程序，简化编程

**使用自己定制的应用软件？您可以下载National Instruments Labview、IVI-C 和 IVI-COM 原生驱动程序，简化编程过程。

系统集成和编程

DMM6500 在编程方面为用户提供了**的灵活性。除传统 SCPI 编程（默认状态）外，它还配有专为 Keithley 2000 或Keysight 34401A 开发的 SCPI 仿真功能。此外，吉时利强大的测试脚本处理器（TSP®）编程提供了另一种选项，在速度至关重要时，可以实现独特的单台或多台测试。

TSP® 脚本可以在仪器上直接运行强大的测试脚本，而不需使用外部电脑控制器。这些测试脚本是完整的测试程序，基于简便易用而又高效紧凑的脚本语言 LUA (www.lua.org)。脚本是由仪器控制命令和 / 或程序语句组成的一个集合。程序语句控制脚本执行，提供了变量、函数、分支和循环控制等工具。您可以创建强大的测量应用，而不需集成开发环境 (IDE)。测试脚本可以包含传统编程语言执行的任何程序序列（包括决策算法），因此仪器可以管理测试的方方面面，而不需要与电脑通信来制订决策。这消除了由于 GPIB、以太网或 USB 业务拥堵而导致的延迟，大大改善了测试时间。

TSP® 技术还提供了无主机通道扩容功能。KTTI-TSP 是一种用户可以自行安装的附件卡，可以连接 TSP-Link 技术。这种通道扩展总线可以把多台 DMM6510、支持 TSP 的其他仪器、任何基于LAN 的仪器连接在一起，构成一个紧密同步的仪器系统。连接使用简单的低价五类以太网线缆实现。系统采用主从配置，互连的多台仪器基本上可以作为一个系统操作。支持 TSP 的其他吉时利仪器有：2450 和 2460 图形源表源测量单元 (SMU) 仪器、Series 2600B 源 表 (SMU) 仪 器 、 DMM7510 、 DMM6510 和 Series 3700A 开关 / 万用表系统。TSP-Link 技术支持**多 32 台仪器，因此可以简便地进行系统扩容，满足应用要求。

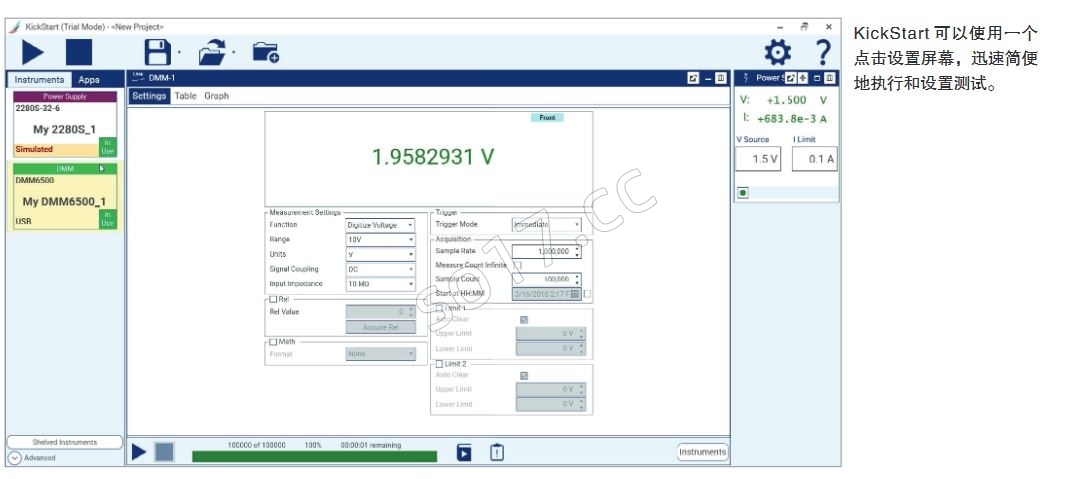

KickStart 仪器 PC 软件

KickStart 可以配置、测试及从多台仪器采集数据，包括 DMM、电源、SMU 仪器和数据记录器。您可以同时控制**多 8 台仪器，从每台仪器中检索数百万个读数。这使得 KickStart 成为一个优异的解决方案，可以满足数据记录需求，使用模数转换 DMM 从瞬态事件中捕获大量数据。

迅速获得洞察能力至关重要，因此 KickStart 会立即绘制数据图，把大量查看区域专门分配给图表，同时允许您查看和编辑测试设置中其他仪器里**重要的参数。Kickstart 还包括对比工具，允许绘制及叠加来自每项测试运行历史中的数据。

KickStart 数据记录应用

KickStart 主要特点：

从**多 8 台仪器中自动收集数据

使用保存的测试配置，迅速复现测试

使用统计摘要和内置示图及比较工具，迅速发现测量异常和趋势

以随时可用的格式导出数据，进一步进行分析，或与同事分享**新测试结果
