超声波物位计JY-92CS22冀仪

产品介绍

产品名称：超声波物位计

品牌：冀仪

产地：中国

型号：JY-92CS22

超声波物位计JY-92CS22冀仪的介绍：

原理

超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。

超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：  S=C×T/2

由于发射的超声波脉冲有一定的宽度，使得距离换能器近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值，这个区域称为测量盲区，盲区的大小与超声波液位计的工作频率有关。

测量的基准面是探头的下边沿。

A.盲区、B.量程、C.满料、D.零点

特点：

采用了先进的微处理器

独特的回波处理技术

虚假回波存储功能

内置温度补偿

波束较小

调试标定简单

功能：

应用：腐蚀性液体

量程：0-5m / 0-10m / 0-15m

过程连接：M66×2或法兰

探头材质：PVDF/PTFE

过程温度：(-40～70)℃

过程压力：(-0.02～0.1)MPa

精度：±0.2%（满量程）

信号输出：(4～20）mA / (4～20）mA/HART

电源：两线制 24V DC/ 四线制 24V DC/220V AC

防爆等级：Exd IIC T4 Gb

超声波物位计JY-92CS22冀仪的参数：

一般数据  过程连接

-过程连接 5米 ：螺纹 M66×2

-过程连接 10米 ：螺纹 M66×2

-过程连接 15米 ：支架或法兰

材料

-换能器：PA66+GF30

-换能器密封：硅胶

-外壳：铝

-外壳密封：硅橡胶

-上盖视窗：聚碳酸酯

-接地端子：不锈钢

重量

-5米和10米 ：2kg（取决于过程连接）

-15米： 6kg（取决于过程连接）

供电电压

两线制        标准型：16~36V DC

本安型：21.5~26.5V DC

功耗 ：max.22.5mA

允许纹波：-<100Hz：Uss<1V

    -(100~100k)Hz  ：Uss<10mV

四线制        标准型：24V DC/220V AC

功耗：max.1VA，1W

电缆参数

电缆入口/插头：1个M20×1.5电缆入口（电缆直径5…9mm)，1个盲堵M20×1.5

弹簧接线端子：用于导线横截面2.5 mm²

输出参数

输出信号：4~20mA        4~20mA/HART

分辨率：1.6μA

故障输出：20.5mA；22mA；3.9mA

阻尼时间 ：0-30s，可调

特征参数      盲区

5米 ：0.4m

10米 ：0.4m

15米：0.4m

超声波频率

5米：50kHz

10米：40kHz

15米：28kHz

测量间隔 ：>2s（取决于参数设置）

调整时间 ：>3s（取决于参数设置）

发射角

5米/10米：5°

15米：3°

分辨率：1mm

重复性：±3mm

精度 ：±0.5%（满量程）

过程温度： -40~70°C

相对湿度：<95%

压力：<0.1MPa

耐振：机械震动10m/s

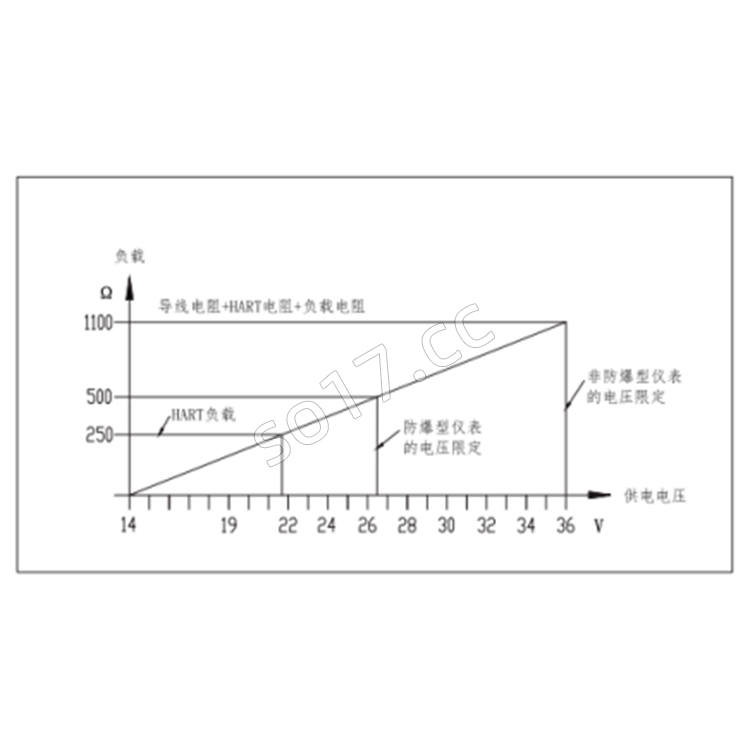

两线制负载电阻图
