导波雷达物位计JY-92RD52冀仪

产品介绍

产品名称：导波雷达物位计

品牌：冀仪

产地：中国

型号：JY-92RD52

导波雷达物位计JY-92RD52冀仪的介绍：

测量原理

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

◇输入

反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比：  D=C×T/2   其中 C 为光速

因空罐的距离 E 已知，则物位 L 为： L=E-D

◇输出

通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4 － 20mA 输出。

测量范围

F---- 测量范围

E---- 空罐距离

B---- 顶部盲区

K---- 探头到罐壁的**小距离

顶部盲区是指物料**面与测量参考点之间的**小距离。 底部盲区是指缆绳**底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。

注意：

只有物料处于顶部盲区和底部盲区之间时， 才能保证罐内物位的可靠测量。

功能：

应用：液体

测量范围：6 米

过程链接： 螺纹、法兰

过程温度：-40 ～ 250℃

过程压力：-0.1 ～ 2MPa

精度： ±3mm

频率范围：100MHZ ～ 1.8GHZ

防爆 / 防护等级：Exd ⅡC T4 Gb /IP67

信号输出：4~20mA/HART( 两线/四线 )/RS485/Modbus

导波雷达物位计JY-92RD52冀仪的参数：

工作频率：100MHZ-1.8GHZ

测量范围：0-6m

重复性：±2mm

分辨率：1mm

采样：回波采样 55 次 /s

响应速度：>0.2S（根据具体使用情况而定）

输出电流信号：4-20mA

精度：±3mm

通讯接口：HART 通讯协议

过程连接：G1'A/G1½'A 螺纹法兰 DN50，DN80，DN100，

                 DN150，DN200,DN250

过程压力：-0.1-4MPa

电源：24VDC(±10%), 纹波电压：1Vpp 耗电量：max 22.5mA

环境条件：温度 -40℃～ +70℃

外壳防护/防爆等级：IP67 / Exd  IIC T4 Gb

两线制接线：仪表供电和信号输出共用一根两芯屏蔽电缆线

电缆入口：2 个 M20*1.5 或 ½'NPT( 电缆直径 5--9mm)

外壳

外壳和外壳盖之间的密封：硅橡胶

外壳视窗：聚碳酸酯

接地端子：不锈钢

测量距离

下表列出不同类别被测介质与测量距离的关系

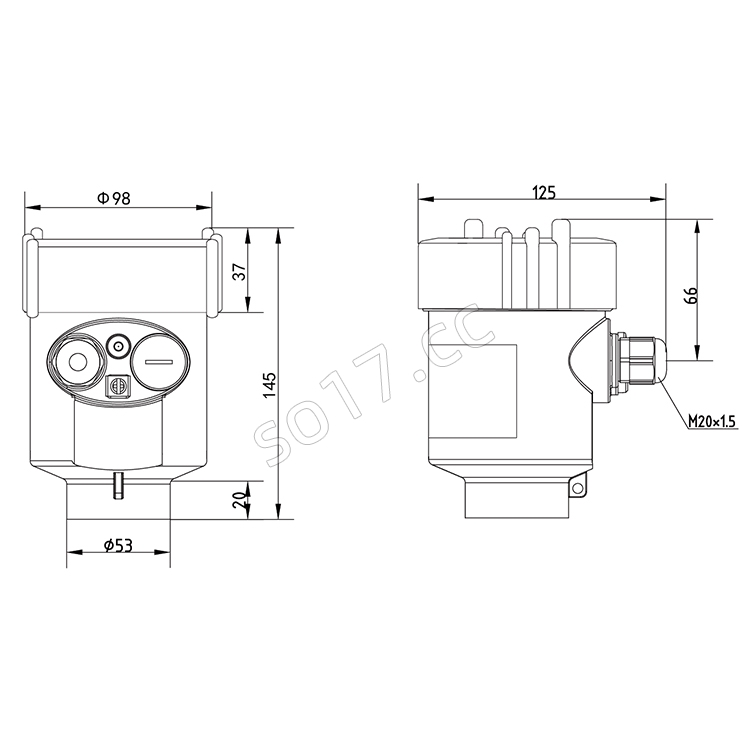

结构尺寸(单位mm)

表壳尺寸——RBRD52
