德国schmidt张力传感器(TSF-100)

产品介绍

产品名称：schmidt张力传感器(TSF-100)

品牌：德国schmidt

产地：德国

型号：TSF-100

6 种张力范围，

从 0 - 100 cN 到 0 - 5000 cN

固定式电子张力传感器，用于测量光纤、工业纤维等敏感材料。

具有 70 毫米凹槽直径的大型、平稳运行的导辊可**限度地减少材料偏斜。在非测量的情况下，外辊可以向下移动

张力传感器，可快速轻松地安装

德国schmidt张力传感器(TSF-100)特殊功能

带集成测量放大器和 1 % FS 高精度的张力传感器 TSF

大弯曲半径，可轻柔处理敏感材料

平稳运行，V 型槽导辊，装有 70 mm Ø 的滚珠轴承

外辊可以向下移动，以在非测量的情况下尽量减少接触

提供各种输出信号：

– 模拟：0 – 1 V DC（标准），0 – 10 V DC（可选）

– 电流：4 – 20 mA（可选）

– 模拟 DMS：mV/V（可选）

在现有机器上轻松安装，甚至是之后

操作员可轻松校准定制材料——需要进行调零和增益校准

带机械过载保护的张力传感器

测量原理 – 带有高质量应变片电桥的称重传感器

注意：可应要求提供范围广泛的定制设计模型以及修改。有需求请联系我们！

德国schmidt张力传感器(TSF-100)标准功能

带坚固铝制外壳的张力传感器 TSF

所需电源 +15…24 V DC（稳压）

包含符合 EN 10204 指令 2.1 的证书

可选：符合 EN 10204 的检验证书 3.1 和校准报告

德国schmidt张力传感器(TSF-100)规格

型号：TSF-100

张力范围：0–100牛

测量头宽度：270毫米

施密特校准材料：PA：0.12毫米直径

校准：根据 SCHMIDT 工厂程序

准确性：±1%满量程和 ±1 数字

其他校准材料：±3%满量程或更好

过载保护：张力范围的 100%

测量原理：应变计电桥

测量辊挠度：**限度。0.5 毫米

固有频率：约 500 Hz，取决于张力范围

信号处理：模拟

温度漂移：小于 ±0.05 % 满量程/ºC

输出信号：标准：0 – 1 V DC（模拟）阻抗：≥ 5 kΩ

选项：0–10 V DC（模拟）、4 – 20 mA（电流）或 mV/V (DMS)

阻尼 (fg)：标准：30 Hz（根据要求提供其他值）

温度范围：10 – 45 摄氏度

空气湿度：85 % RH，**。

电源供应：+15…24 V DC，21 mA 规范

代码 A3：**。50 mA 规范

代码 A10：**。+5 V 直流电，**值 20 毫安调节

筑屋材料：铝

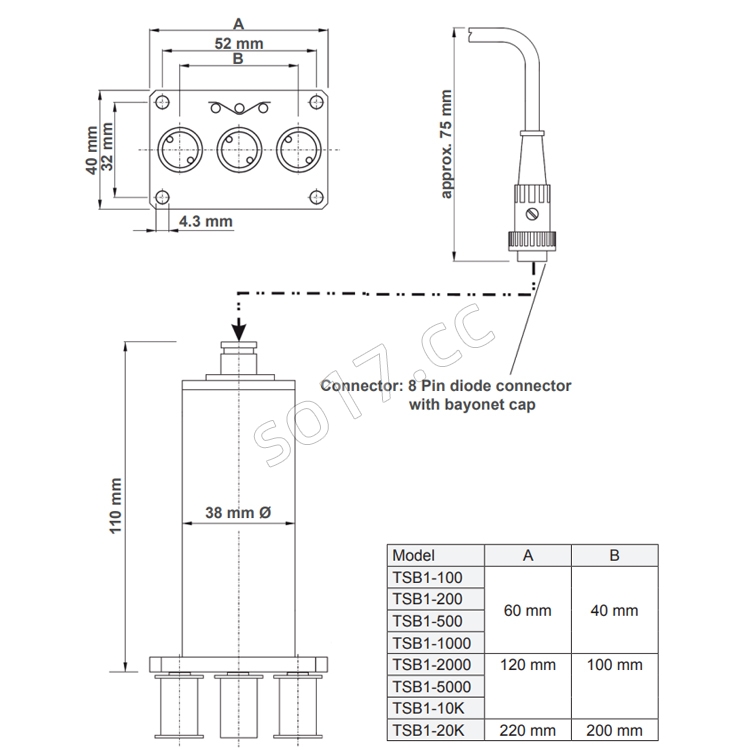

方面：查看尺寸

重量，净重（毛重）：约 800 克（1100 克）
